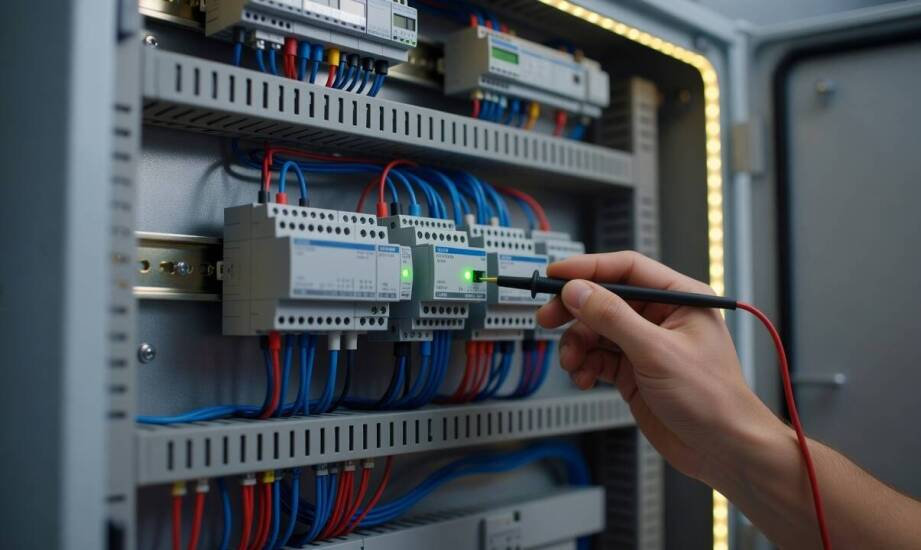

Spadki i zakłócenia 24 V DC w obwodach wtórnych — jak wpływają na automatykę stacyjną

Krótki spadek napięcia 24 V DC w obwodach wtórnych stacji elektroenergetycznej może uruchomić reset sterownika PLC lub wywołać fałszywy alarm w systemie automatyki. Taki incydent przerywa pracę urządzeń nawet przy bardzo szybkim powrocie parametrów do wartości nominalnych. Stabilność zasilania pomocniczego stanowi fundament dla niezawodności całego układu. Nawet milisekundowe przerwy w dostawie energii do modułów sterujących potrafią zdestabilizować pracę kluczowych zabezpieczeń. Właściwa diagnostyka toru zasilania pozwala zidentyfikować newralgiczne punkty infrastruktury i zapobiec nieplanowanym wyłączeniom aparatury.

Przeczytaj również: Dąb jako materiał na meble

Przyczyny spadków napięcia i układy stabilizacji

Chwilowy wzrost poboru prądu w obwodach wtórnych błyskawicznie zwiększa spadek napięcia na rezystancji długich przewodów, złączy oraz styków rozdzielających. Zgodnie z podstawowym prawem Ohma różnica potencjałów rośnie proporcjonalnie do płynącego prądu i napotkanego oporu. Zjawisko to odczuwalnie osłabia poziom energii docierającej ostatecznie do końcowych odbiorników rozlokowanych na rozległym terenie stacji. Weryfikując sprawność infrastruktury, warto przeanalizować schemat regulatora napięcia 24V, który precyzyjnie wskazuje komponenty sprzętowe najbardziej narażone na przeciążenia.

Przeczytaj również: Czym jest obróbka drewna?

Niestabilność zasilania uderza bezpośrednio w pracę cewek przekaźnikowych. Urządzenia te mogą drgać lub całkowicie odmawiać zadziałania, gdy dostarczane napięcie spadnie poniżej ich minimalnego progu podtrzymania. Moduły sterowników PLC rejestrują wówczas błędne stany logiczne wejść cyfrowych. Komponenty I/O tracą synchronizację komunikacyjną, a systemy telemetrii gubią pakiety danych przesyłane do stacji nadrzędnych. W efekcie automatyka obiektu reaguje z opóźnieniem lub wysyła wadliwe komendy sterujące na sprzęt pierwotny.

Przeczytaj również: Do czego służy przyrznia?

Problematyka niezawodności obwodów pomocniczych stanowi istotny obszar analiz inżynierskich. Instytut Energetyki prowadzi zaawansowane prace badawcze nad rozwojem technologii Smart Grid, standardem komunikacyjnym IEC 61850 oraz ogólnymi systemami automatyki. Badania układów elektroenergetycznych pozwalają skuteczniej dobierać nastawy i projektować mechanizmy, które zachowują wymaganą stabilność nawet w trudnych warunkach zakłóceniowych. Praktyczne testy ułatwiają identyfikację słabych punktów, zanim doprowadzą one do awarii zasilania pomocniczego na rzeczywistym obiekcie.

Zakłócenia elektromagnetyczne a stabilność toru zasilania

Zakłócenia elektromagnetyczne powstają najczęściej podczas załączania i wyłączania potężnych obwodów zawierających znaczną indukcyjność. Problem nasila się również przy szybkich przełączeniach wewnątrz zasilaczy impulsowych oraz w wyniku zjawiska sprzężeń pojemnościowych między równolegle poprowadzonymi żyłami kabli sterowniczych. W wielometrowych trasach kablowych sygnały zakłócające indukują się na całym torze 24 V DC, po czym docierają bezpośrednio do delikatnych zacisków aparatury pomiarowej.

Nowoczesne mikroprocesorowe przekaźniki zabezpieczeniowe oraz wybrane moduły wejść PLC często charakteryzują się większą wrażliwością na szybkie stany przejściowe o wysokiej częstotliwości. W odróżnieniu od starszych rozwiązań elektromechanicznych, kompaktowa elektronika błyskawicznie reaguje na krótkotrwałe szpilki napięciowe wykraczające poza tolerancje określone przez producentów.

Mankamenty infrastruktury uwidaczniają się zazwyczaj w miejscach pozbawionych odpowiedniego ekranowania lub dedykowanych filtrów przeciwzakłóceniowych. Brak przewodu typu skrętka na długich odcinkach kablowych potęguje skalę problemu. Przepięcia towarzyszące nagłym zanikom napięcia pomocniczego mogą przekroczyć zakres odporności mniejszych układów wejść/wyjść, co skutkuje ich tymczasowym zawieszeniem. Rzetelna diagnostyka wymaga w takich sytuacjach zastosowania pomiarów oscyloskopowych w wielu punktach instalacji, ponieważ klasyczny multimetr nie zarejestruje milisekundowych zapadów fali.

Kompleksowa diagnostyka obwodów pomocniczych

Zgromadzone dane z wielu obiektów elektroenergetycznych potwierdzają potrzebę szerokiego spojrzenia na systemy wtórne. Diagnostykę linii zasilającej 24 V DC należy prowadzić przez jej pełny przebieg fizyczny. Proces ten obejmuje weryfikację całej trasy, zaczynając od głównego źródła bateryjnego, poprzez zasilacze buforowe i okablowanie, aż po listwy zaciskowe urządzeń polowych. Prawidłowa wartość napięcia odczytana w pojedynczym punkcie rozdzielnicy nie gwarantuje jeszcze poprawnego działania zintegrowanej automatyki.

Pełny obraz sytuacji zapewnia dopiero identyfikacja bardzo szybkich zakłóceń dynamicznych i konsekwentna eliminacja ogniw podatnych na sprzężenia elektromagnetyczne. Odpowiednio przetestowany obwód pomocniczy pozwala zaawansowanym systemom sterowania realizować postawione zadania bez ryzyka błędnych pomiarów oraz niespodziewanych resetów sprzętu cyfrowego.
