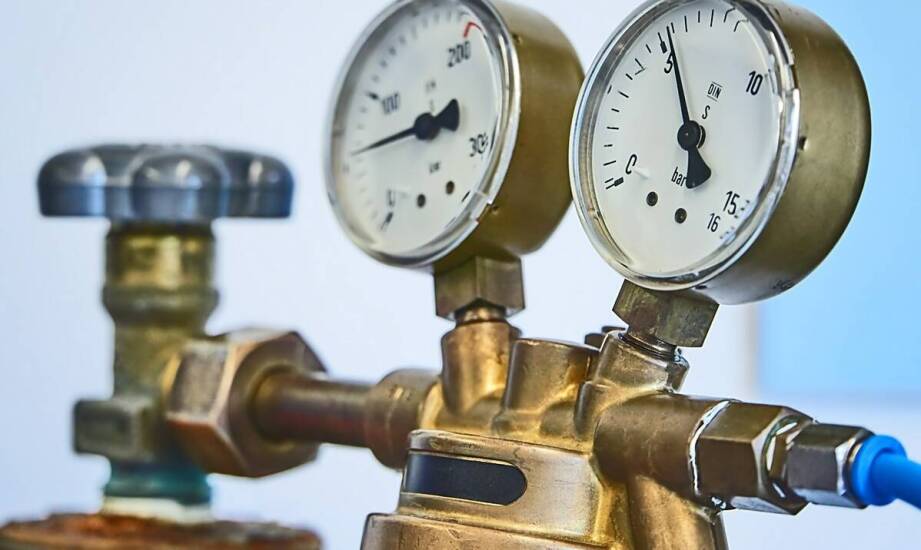

Manometry w instalacjach wodnych – jak działają i do czego służą?

Manometr w instalacji wodnej pokazuje aktualne ciśnienie w układzie i natychmiast ostrzega o problemach: skokach, spadkach lub wahaniach. Dzięki temu chroni armaturę, filtry, reduktory i urządzenia końcowe przed uszkodzeniami. W praktyce wystarczy rzut oka na tarczę, aby stwierdzić, czy instalacja pracuje w bezpiecznym zakresie.

Przeczytaj również: Dąb jako materiał na meble

Co to jest manometr i po co go stosować w instalacji wodnej?

Manometr to urządzenie do pomiaru ciśnienia wody w przewodach. W instalacjach domowych najczęściej kontroluje zakres 2–6 bar, co odpowiada typowym wymaganiom armatury i urządzeń sanitarnych. Jego rola jest dwojaka: bieżący nadzór nad parametrami pracy oraz szybka diagnostyka odchyleń, które mogą prowadzić do awarii.

Przeczytaj również: Czym jest obróbka drewna?

Stały pomiar ciśnienia zapobiega skutkom nieprawidłowości: zbyt wysokie ciśnienie zwiększa ryzyko przecieków, hałasu hydraulicznego i szybszego zużycia komponentów, zbyt niskie pogarsza komfort użytkowania i może powodować błędy urządzeń (np. kotłów lub stacji uzdatniania).

Przeczytaj również: Do czego służy przyrznia?

Jak działa manometr? Zasada w prostych słowach

Większość manometrów mechanicznych wykorzystuje odkształcenie elementu pomiarowego pod wpływem ciśnienia. W rurce Bourdona wzrost ciśnienia powoduje jej prostowanie, co poprzez mechanizm przekładni obraca wskazówkę. W manometrze membranowym deformuje się cienka membrana, która porusza wskaźnik. W wersjach cyfrowych czujnik przetwarza nacisk medium na sygnał elektryczny i wyświetla wynik na ekranie.

Obsługa w każdym przypadku jest prosta: odczytujesz wartość na skali. Najczęściej spotkasz bar, czasem PSI lub MPa. W instalacjach mieszkaniowych najwygodniej trzymać się barów (1 bar ≈ 14,5 PSI; 0,1 MPa = 1 bar).

Rodzaje manometrów do wody: kiedy który wybrać?

Manometry mechaniczne (rurka Bourdona) – najbardziej popularne ze względu na niezawodność i prostotę. Dobre do ogólnego nadzoru instalacji, kotłowni i układów z reduktorem ciśnienia. Sprawdzą się przy typowym zakresie 0–6 bar.

Manometry membranowe – wrażliwe na małe zmiany ciśnienia, polecane do precyzyjnych pomiarów lub tam, gdzie medium może zanieczyszczać mechanikę (w wersjach z separatorem). Dobre do stacji uzdatniania i sekcji pomiarowych.

Manometry elektroniczne – oferują cyfrowy odczyt, często rejestrację trendów i alarmy progowe. Pomagają szybko wykryć niestabilność lub krótkotrwałe piki ciśnienia, które trudno uchwycić wzrokowo na klasycznej tarczy.

Gdzie montować manometr w instalacji wodnej?

Praktycznie: umieść manometr tuż za wodomierzem lub reduktorem ciśnienia – będziesz widzieć, czy parametry dostawcy i ustawienia reduktora są stabilne. Drugi punkt kontrolny warto przewidzieć przed wrażliwymi urządzeniami (stacja uzdatniania, podgrzewacz, kocioł). W układach z pompą – manometr po stronie tłocznej pozwala ocenić charakter pracy i szybko wyłapać kawitację lub zapchanie filtrów.

Dobieraj średnicę przyłącza (najczęściej G1/4", G1/2"), pozycję montażu (promieniowy lub osiowy króciec) oraz klasę dokładności odpowiednią do zastosowania. Pamiętaj o zaworku iglicowym lub syfonie przy wysokiej temperaturze – chronią mechanikę przed uderzeniami i przegrzaniem.

Jak interpretować wskazania i rozpoznać problemy?

W typowym domu ciśnienie statyczne 3–4 bary jest bezpieczne dla większości baterii i zaworów. Gdy widzisz 5–6 bar lub skoki powyżej 6 bar, ryzyko uderzeń hydraulicznych i nieszczelności rośnie – potrzebny jest sprawny reduktor. Jeżeli wskazanie spada poniżej 2 bar, komfort użytkowania maleje (szczególnie na wyższych kondygnacjach).

Na co zwrócić uwagę na tarczy? Powolne, ale stałe obniżanie wskazań przy zamkniętych odbiornikach może świadczyć o nieszczelności. Szybkie „drgania” wskazówki to zwykle wahania w sieci lub praca pompy bez stabilizacji. Jeśli po zakręceniu głównego zaworu ciśnienie rośnie – zawór zwrotny może przepuszczać, a nagrzewanie wody powoduje rozszerzanie i wzrost ciśnienia po stronie ciepłej.

Próba ciśnieniowa i bezpieczeństwo instalacji

Próba ciśnieniowa to test szczelności przeprowadzany pod wyższym ciśnieniem niż robocze. Manometr pozwala kontrolować, czy wartość utrzymuje się bez spadków w czasie. Jeżeli wskazanie maleje – uszczelnij połączenia, sprawdź armaturę i odcinki problemowe. Po zakończeniu testu powróć do parametrów pracy zgodnych z zaleceniami producentów urządzeń.

Dobór manometru: zakres, dokładność, wykonanie

Wybierz zakres tak, aby wartość robocza mieściła się w 30–70% skali – zapewnia to czytelny i wiarygodny odczyt. Do ogólnego nadzoru wystarcza klasa dokładności 1,6–2,5. W sekcjach krytycznych (np. uzdatnianie, kalibracja reduktora) lepiej zastosować wyższą dokładność i tłumienie glicerynowe, które stabilizuje wskazówkę przy pulsacjach.

Wykonanie dobierz do środowiska: obudowa z metalu lub tworzywa, tarcza z czytelną podziałką bar/PSI, opcjonalne wypełnienie gliceryną, króciec mosiężny lub ze stali nierdzewnej. Do wody pitnej stosuj materiały zgodne z wymaganiami higienicznymi.

Typowe objawy nieprawidłowego ciśnienia i szybka diagnostyka

• Skoki ciśnienia: uderzenia hydrauliczne, głośna praca armatury – sprawdź reduktor, dołóż naczynie przeponowe/odmulacz i zastosuj zawór antyskażeniowy zgodnie z projektem.
• Stałe wysokie ciśnienie: 5–6 bar i więcej – wyreguluj lub wymień reduktor ciśnienia, oceń parametry zasilania.
• Spadki ciśnienia: słaby strumień wody – oczyść filtr siatkowy, sprawdź zapowietrzenie i możliwe nieszczelności.
• Wahania przy pracy pompy: wskazówka „tańczy” – dodaj tłumik pulsacji lub wypełnienie glicerynowe w manometrze, zweryfikuj nastawy presostatu.

Eksploatacja i serwis: proste nawyki, które wydłużają żywotność

Co kilka miesięcy porównaj odczyt z drugim, referencyjnym manometrem – szybko wykryjesz rozkalibrowanie. Zabezpiecz urządzenie przed wibracjami i uderzeniami hydraulicznymi; w razie potrzeby użyj elementów elastycznych lub tłumienia. Jeśli skala paruje lub wskazówka „zawiesza się”, wymień manometr – to sygnał zużycia lub uszkodzenia.

W kotłowniach monituj zarówno stronę zimną, jak i ciepłą. Przy rozbudowanych układach przyda się elektroniczny manometr z rejestracją trendów – ułatwia analizę niestabilności w sieci i dokumentowanie parametrów dla serwisu.

Praktyczny wybór i dostępność rozwiązań

Do standardowych instalacji domowych sprawdzi się mechaniczny manometr 0–6 bar z czytelną skalą i króćcem G1/4". W miejscach narażonych na drgania wybierz wersję glicerynową. Do sekcji precyzyjnych – membranowy lub elektroniczny z alarmem. Sprawdzone Manometry do instalacji wodnej znajdziesz tutaj: Manometry do instalacji wodnej.

Dlaczego manometr to mały element o dużym znaczeniu?

Jeden wskaźnik daje obraz kondycji całej instalacji. Pozwala szybko wykryć nieszczelność, zapchany filtr, źle ustawiony reduktor lub nieprawidłową pracę pompy. Koszt jest niewielki, a korzyści realne: mniejsze ryzyko awarii, dłuższa żywotność armatury i przewidywalny komfort użytkowania.

Krótka lista kontrolna do Twojej instalacji

• Czy ciśnienie mieści się zwykle w przedziale 2–4 bary? Jeśli nie – zdiagnozuj przyczynę.
• Czy wskazanie jest stabilne przy zamkniętych punktach poboru? Spadki sugerują nieszczelność.
• Czy reduktor trzyma nastawy po dobie? Jeśli nie – rozważ serwis lub wymianę.
• Czy manometr odczytasz z daleka i pod różnym kątem? To wpływa na codzienną kontrolę.
